QGIS – spostamento di piu’ oggetti vettoriali

Ho digitalizzato una serie di poligoni (SHP) avendo come base una carta raster georeferenziata in GB Fuso Ovest.

Una volta terminata la digitalizzazione e “acceso” un raster relativo all’ortofoto della zona mi sono accorto che gli oggetti erano tutti traslati rigidamente verso Nord di qualche metro (7.81 per la precisione). Mi era stato chiesto di produrre uno snapshot del layer di  interesse sovrapposto all’ortofoto. Non dovendo fare un lavoro di estrema precisione ho pensato di “traslare” tutti gli oggetti del layer poligonale creato della distanza necessaria.

Abilitata la modalita’ “modifca” per lo SHP in questione viene attivato lo strumento di spostamento.

Lo strumento "muovi elemento" nei tool didigitalizzazione agisce su un solo oggetto

Ho selezionato tutti gli oggetti e provato a spostarli. Non sapevo che lo strumento per spostare oggetti funziona sono su un oggetto alla volta. Come fare? Cercando tra i vari plugin ho trovato “qgsAffine”. E fa proprio al caso mio.

Consente di effettuare operazioni di scalatura, rotazione e traslazione su tutti gli oggetti di un layer o soltanto su quelli precedentemente selezionati (e’ necessario avere abilitato la modalita’ “modifica”). Nel mio caso ho impostato soltanto una traslazione verso sud (negativa, quindi ho anteposto il segno “-“) di 7.81 m.

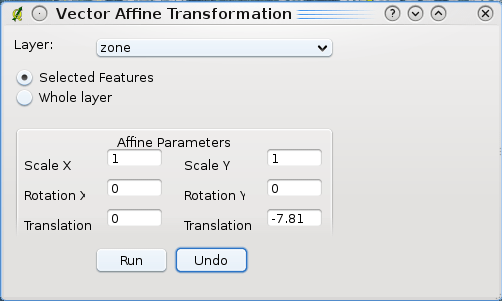

La finestra di impostazione dei parametri del plugin "Vector Affine transformation"

Cliccando su “Run” vengono traslati (o ruotati/scalati) gli oggetti e per il layer viene automaticamente disattivata la modalita’ “modifica”.
